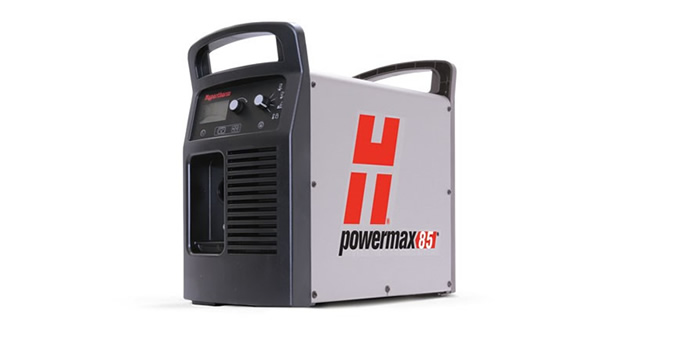

POWERMAX 85

El sistema Powermax85 combina lo último en innovaciones tecnológicas y 4 opciones de torcha de series Duramax con potencia de corte de 85 A, que lo convierten en el principal sistema de plasma aire de 1 pulg. para el corte mecanizado o manual y ranurado.

CARACTERÍSTICAS

DATOS OPERATIVOS

Capacidad

Espesor

Velocidad de corte

Recomendado

Corte Manual

25 mm.

500 mm/min.

32 mm

250 mm/min.

Corte de separación

38 mm.

125 mm/min.

Perforación

20 mm. *

* Capacidad de perforación para uso manual o con control de altura de la torcha automático.

Tasa de remoción de metal

Perfil de la ranura

Capacidad de renurado 8,8 kg. por hora

5,8 mm P x 7,1 mm A

Aplicaciones

- Corte Manual
- Ranurado
- Corte Automático

- Mesas X-Y
- Sistemas por riel
- Sistemas de tubos
- Sistemas Robóticos

ESPECIFICACIONES TÉCNICAS

Voltaje de entrada

CSA

200 - 480 V, 1-F, 50/60 Hz
200 - 600 V, 3-F, 50-60 Hz

400 V, 3-F, 50-60 Hz

Corriente de entrada a 12,2 kW

CSA

200/208/240/480 V, 1-F, 70/68/58/29 A
200/208/240/480/600 V, 3-F, 42/50/35/18/17

A
380/400 V, 3-F, 20,5/ 19,5 A

Corriente de salida

25 a 85 A

Voltaje de salida nominal

143 VCC

Ciclo de trabajo a 40° C

CSA

60% a 85 A, 230 - 600 V, 3-F
60% a 85 A, 480 V, 1-F
50% a 85 A, 240 V 1-F
50% a 85 A, 200 - 208 V 3-F
40% a 85 A, 200 - 208 V 1-F
100% a 66 A, 230 - 600 V, 1/3-F

60% a 85 A, 380 - 400 V, 3-F
100% a 66 A, 380 - 400 V, 3-F

CSA

305 VCD

Voltaje en circuito abierto (OCV)

270 VCD

Dimensiones con manijas.

500 mm. P, 234 mm A, 455 mm L

Peso con torcha de 7,6 m

CSA

32 Kg.

28 Kg.

Alimentación de gas

Aire o nitrógeno limpio, seco, sin aceite

Presión / rango de flujo de entrada de gas recomendados

Corte:
Ranurado:

189 I/min a 5,6 bar
212 I/min a 4,8 bar

Longitud del cacle de energía

3 m

Tipo de la fuente de energía

Inversor - IGBT

Operación con generador de energía

Potencia Nominal del motor (kW)

Salida del sistema (A)

Rendimiento (Extesión de arco)

Completo

Limitado

Completo

Limitado

Completo

Limitado

Completo

Tabla de Corte

Material

Corriente (A)

Espesor (mm)

Velocodad de corte máxima* (mm/min)

Acero al carbono

45
85
85
85
85
85

3
6
12
20
25
32

5000
5330
2000
920
650
350

Acero inoxidable

85
85
85
85

6
12
20
25

5850
1750
770
475

Aluminio

85
85
85
85

6
12
20
25

6200
2400
1170
670

*Las velocidades máximas de corte son el resultado de las pruebas de laboratorio hechas por Hypertherm.Para alcanzar un rendimiento óptimo, las velocidades de corte reales pueden variar según las diferentes aplicaciones de corte.
