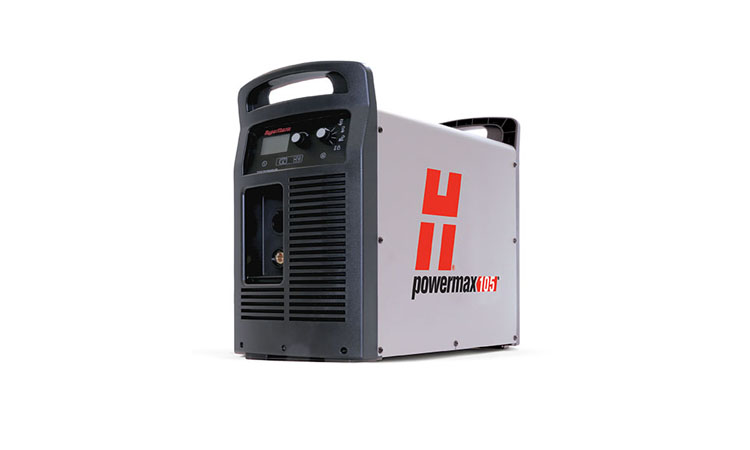

POWERMAX 105

CARACTERÍSTICAS

Capacidad	Espesor	Velocidad de corte
	Corte
Recomendado	32 mm (1-1/4 pulg.)	500 mm/min (20 pulg/min)
	38 mm (1-1/2 pulg.)	250 mm/min (10 pulg/min)
Corte de separación (corte manual)	50 mm (2 pulg.)	125 mm/min (5 pulg/min)
Perforación *	22 mm (7/8 pulg.)

* Capacidad de perforación para uso manual o con control de altura de la antorcha automático

Capacidad	Tasa de remoción de metal	Perfil de la ranura
	Ranurado
Ranura común	9,8 kg/h	6,4 mm P x 7,4 mm A

Aplicaciones

- Corte Manual
- Ranurado
- Corte Automático

- Mesas X-Y
- Sistemas por riel
- Sistemas de tubos
- Sistemas Robóticos

ESPECIFICACIONES TÉCNICAS

Voltajes de entrada	CSA	200 – 600 V, 3-F, 50/60 Hz
	CE	400 V, 3-F, 50/60 Hz 200 – 400 V, 3-F, 50/60 Hz
	CCC	380 V, 3-F, 50/60 Hz
Corriente de entrada a 16,8 kW	200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A
Corriente de salida	30 – 105 A
Voltaje de salida nominal	160 VCD
Ciclo de trabajo a 40 °C	80% a 105 A
Voltaje en circuito abierto	CSA 200 – 600 V: 300 VCD CCC 380 V y CE 230 – 400 V: 288 VCD CE 400 V: 292 VCD
Dimensiones con manijas	592 mm P; 274 mm A; 508 mm L
Peso con torcha de 7,6 m	CSA 200 – 600 V: 45 kg CCC 380 V/CE 400 V: 41 kg CE 230 – 400 V: 45 kg
Alimentación de gas	Aire sin aceite, limpio y seco o nitrógeno
Presión y rango de flujo de entrada de gas recomendados	Corte: 217 l/min a 5,9 bar repelado: 227 l/min a 4,8 bar
Longitud del cable potencia de alimentación	3 m *
Tipo fuente de energía	Inversor – IGBT
Requisito al motor	30 kW plena capacidad, salida 105 A
Certificaciones	CSA certificada para uso en América y Asia excepto China. CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados. CCC para uso en China.
Garantía	Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año.

Tabla de Corte

Material	Espesor		Corriente	Velocidades de corte de producción *
Material	pulgadas	mm	A	pulg/min	mm/min
Acero al carbono	1/4	6	105	192	5090
	3/8	8	105	116	3870
	1/2	12	105	76	2060
	3/4	20	105	40	940
Acero inoxidable	1/4	6	105	224	6000
	3/8	8	105	112	4210
	1/2	12	105	68	1860
	3/4	20	105	34	810
Aluminio	1/4	6	105	265	7090
	1/2	12	105	91	2450
	3/4	20	105	50	1190

*Las velocidades de corte de producción son el resultado de las pruebas de laboratorio hechas por Hypertherm.

Las velocidades de producción son cerca del 80% de la máxima.
Las velocidades de corte para una calidad de corte óptima pueden variar a base de las diferentes aplicaciones.
Consulte el manual del operador para más detalles.
