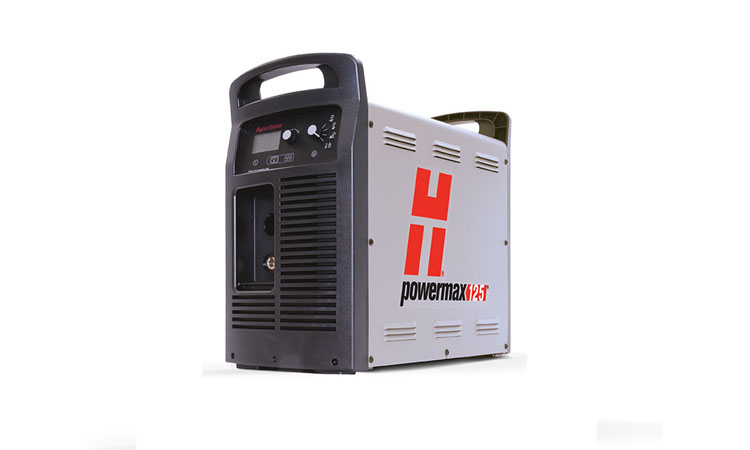

POWERMAX 125

CARACTERÍSTICAS

Voltajes de entrada	CSA	200 – 600 V, 3-F, 50/60 Hz
	CE	400 V, 3-F, 50/60 Hz 200 – 400 V, 3-F, 50/60 Hz
	CCC	380 V, 3-F, 50/60 Hz
Corriente de entrada a 16,8 kW	200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A
Corriente de salida	30 – 105 A
Voltaje de salida nominal	160 VCD
Ciclo de trabajo a 40 °C	80% a 105 A
Voltaje en circuito abierto	CSA 200 – 600 V: 300 VCD CCC 380 V y CE 230 – 400 V: 288 VCD CE 400 V: 292 VCD
Dimensiones con manijas	592 mm P; 274 mm A; 508 mm L
Peso con torcha de 7,6 m	CSA 200 – 600 V: 45 kg CCC 380 V/CE 400 V: 41 kg CE 230 – 400 V: 45 kg
Alimentación de gas	Aire sin aceite, limpio y seco o nitrógeno
Presión y rango de flujo de entrada de gas recomendados	Corte: 217 l/min a 5,9 bar repelado: 227 l/min a 4,8 bar
Longitud del cable potencia de alimentación	3 m *
Tipo fuente de energía	Inversor – IGBT
Requisito al motor	30 kW plena capacidad, salida 105 A
Certificaciones	CSA certificada para uso en América y Asia excepto China. CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados. CCC para uso en China.
Garantía	Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año.

Voltajes de entrada	CSA	480/600 V, 3-F, 50/60 Hz
	CE	400 V, 3-F, 50/60 Hz
	CCC	380 V, 3-F, 50/60 Hz
Corriente de entrada a 21,9 kW	300/400/480/600 V, 38/36/31/24 A
Corriente de salida	30 – 125 A
Voltaje de salida nominal	175 VCD
Ciclo de trabajo a 40 °C	100% a 125 A
Voltaje en circuito abierto	CSA 400/600: 320 VCD CCC 380 V: 290 VCD CE 400 V: 305 VCD
Dimensiones con manijas	592 mm P; 274 mm A; 508 mm L
Peso con torcha de 7,6 m	480 V, 47,9 kg 600 V, 47,5 kg 380 V, 45,2 kg 400 V, 48,9 kg
Alimentación de gas	Aire sin aceite, limpio y seco o nitrógeno
Presión y rango de flujo de entrada de gas recomendados	Corte: 260 l/min a 5,9 bar repelado: 212 l/min a 4,1 bar
Longitud del cable potencia de alimentación	3 m *
Tipo fuente de energía	Inversor – IGBT
Requisito al motor	40 kW plena capacidad, salida 125 A
Certificaciones	CSA certificada para uso en América y Asia excepto China. CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados. CCC para uso en China.
Garantía	Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año.

DATOS OPERATIVOS

Capacidad	Espesor	Velocidad de corte
	Corte
Recomendado	38 mm (1-1/2 pulg.)	457 mm/min (18 pulg/min)
	44 mm (1 3/4 pulg.)	250 mm/min (10 pulg/min)
Corte de separación (corte manual)	57 mm (2-1/4 pulg.)	125 mm/min (5 pulg/min)
Perforación *	25 mm (1 pulg.)

* Capacidad de perforación para uso manual o con control de altura de la antorcha automático

Capacidad	Tasa de remoción de metal	Perfil de la ranura
	Ranurado
Ranura común	12,52 kg/h	4,3 mm – 7,9 mm P x 6,1 mm – 9,9 mm A
