CARACTERISTICAS
Máxima productividad
Concluye los trabajos más rápido con velocidades de corte cinco veces mayores que las del oxicorte en acero al carbono de 12 mm (1/2 pulg.)
El corte superior y la calidad del repelado le permiten consumir menos tiempo en la rectificación y preparación de los bordes
El ciclo de trabajo al 100% maximiza su tiempo de corte
Múltiples estilos de torcha fáciles de usar le permiten manejar una amplia variedad de trabajos con el mismo sistema
Fácil de usar para corte y repelado
No es necesario cambiar la presión de aire – La tecnología Smart Sense™ asegura que siempre esté bien regulada
La tecnología SpringStart™ asegura un arranque constante y una torcha más confiable
Corte con arrastre a plena salida con un escudo frontal patentado que reduce la acumulación de escoria y facilita el corte
Menores costos operativos
Duración de los consumibles hasta cuatro veces mayor que la de otros sistemas en este rango de amperaje
La detección de la duración final del electrodo protege de daños a la torcha y la pieza a cortar al interrumpir automáticamente la alimentación cuando el electrodo está demasiado usado
Construido para manejar trabajos difíciles
La confiabilidad Hypertherm Certified™ asegura un rendimiento máximo incluso en las condiciones más difíciles
Las torchas Duramax™ Hyamp están concebidas para resistir calor e impactos de altura
ESPECIFICACIONES
| Voltajes de entrada |
CSA |
200 – 600 V, 3-F, 50/60 Hz |
|---|
| CE |
400 V, 3-F, 50/60 Hz
200 – 400 V, 3-F, 50/60 Hz |
| CCC |
380 V, 3-F, 50/60 Hz |
| Corriente de entrada a 16,8 kW |
200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A |
|---|
| Corriente de salida |
30 – 105 A |
|---|
| Voltaje de salida nominal |
160 VCD |
|---|
| Ciclo de trabajo a 40 °C |
80% a 105 A |
|---|
| Voltaje en circuito abierto |
- CSA 200 – 600 V: 300 VCD
- CCC 380 V y CE 230 – 400 V: 288 VCD
- CE 400 V: 292 VCD
|
|---|
| Dimensiones con manijas |
592 mm P; 274 mm A; 508 mm L |
|---|
| Peso con torcha de 7,6 m |
- CSA 200 – 600 V: 45 kg
- CCC 380 V/CE 400 V: 41 kg
- CE 230 – 400 V: 45 kg
|
|---|
| Alimentación de gas |
Aire sin aceite, limpio y seco o nitrógeno |
|---|
Presión y rango de flujo de
entrada de gas recomendados |
Corte: 217 l/min a 5,9 bar
repelado: 227 l/min a 4,8 bar |
|---|
| Longitud del cable potencia de alimentación |
3 m * |
|---|
| Tipo fuente de energía |
Inversor – IGBT |
|---|
| Requisito al motor |
30 kW plena capacidad, salida 105 A |
|---|
| Certificaciones |
CSA certificada para uso en América y Asia excepto China.
CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados.
CCC para uso en China. |
|---|
| Garantía |
Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año. |
|---|
| Voltajes de entrada |
CSA |
480/600 V, 3-F, 50/60 Hz |
|---|
| CE |
400 V, 3-F, 50/60 Hz |
| CCC |
380 V, 3-F, 50/60 Hz |
| Corriente de entrada a 21,9 kW |
300/400/480/600 V, 38/36/31/24 A |
|---|
| Corriente de salida |
30 – 125 A |
|---|
| Voltaje de salida nominal |
175 VCD |
|---|
| Ciclo de trabajo a 40 °C |
100% a 125 A |
|---|
| Voltaje en circuito abierto |
- CSA 400/600: 320 VCD
- CCC 380 V: 290 VCD
- CE 400 V: 305 VCD
|
|---|
| Dimensiones con manijas |
592 mm P; 274 mm A; 508 mm L |
|---|
| Peso con torcha de 7,6 m |
- 480 V, 47,9 kg
- 600 V, 47,5 kg
- 380 V, 45,2 kg
- 400 V, 48,9 kg
|
|---|
| Alimentación de gas |
Aire sin aceite, limpio y seco o nitrógeno |
|---|
Presión y rango de flujo de
entrada de gas recomendados |
Corte: 260 l/min a 5,9 bar
repelado: 212 l/min a 4,1 bar |
|---|
| Longitud del cable potencia de alimentación |
3 m * |
|---|
| Tipo fuente de energía |
Inversor – IGBT |
|---|
| Requisito al motor |
40 kW plena capacidad, salida 125 A |
|---|
| Certificaciones |
CSA certificada para uso en América y Asia excepto China.
CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados.
CCC para uso en China. |
|---|
| Garantía |
Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año. |
|---|
DATOS OPERATIVOS
| Capacidad | Espesor | Velocidad de corte |
|---|
| |
Corte
|
| Recomendado |
38 mm (1-1/2 pulg.) |
457 mm/min (18 pulg/min) |
| |
44 mm (1 3/4 pulg.) |
250 mm/min (10 pulg/min) |
| Corte de separación (corte manual) |
57 mm (2-1/4 pulg.) |
125 mm/min (5 pulg/min) |
| Perforación * |
25 mm (1 pulg.) |
|
* Capacidad de perforación para uso manual o con control de altura de la antorcha automático
| Capacidad | Tasa de remoción de metal | Perfil de la ranura |
|---|
| |
Ranurado
|
| Ranura común |
12,52 kg/h
|
4,3 mm – 7,9 mm P x 6,1 mm – 9,9 mm A
|
CONSUMIBLES Y TORCHAS
CORTE MANUAL
Torchas y consumibles PMX 125 - Corte Manual
CORTE MECANIZADO
Torchas y consumibles PMX 125 - Corte Mecanizado

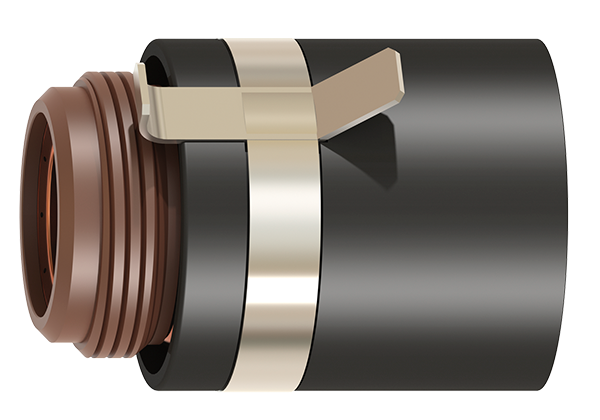

CAPUCHÓN DE RETENCIÓN (ÓHMICO)
420156
FINECUT
Torchas y consumibles PMX 125 - Finecut
CAPUCHÓN DE RETENCIÓN (ÓHMICO)
420156

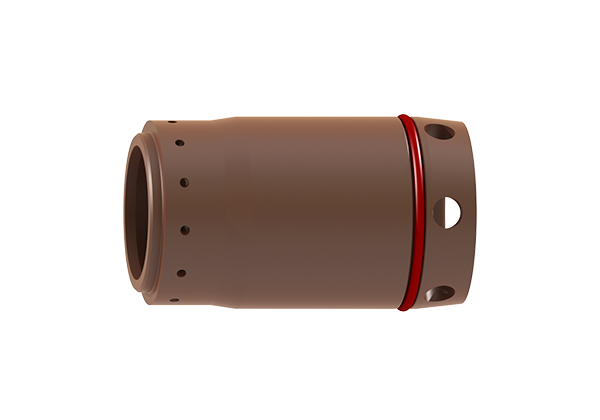

ANILLO DISTRIBUIDOR FINECUT
420159
REPELADO
Torchas y consumibles PMX 125 - Repelado
