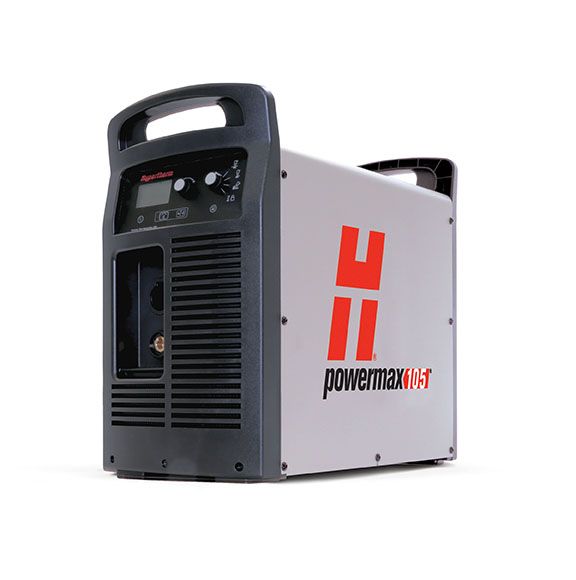

CARACTERISTICAS
Máxima productividad
Concluye los trabajos más rápido con velocidades de corte tres veces mayores que las del oxicorte en acero al carbono de 12 mm (1/2 pulg.)
El corte superior y la calidad del repelado le permiten consumir menos tiempo en la rectificación y preparación de los bordes
Múltiples estilos de torcha fáciles de usar le permiten manejar una amplia variedad de trabajos con el mismo sistema
Fácil de usar para corte y repelado
No es necesario cambiar la presión de aire - La tecnología Smart Sense asegura que siempre esté bien regulada; también detecta la duración final del electrodo e interrumpe automáticamente la alimentación a la torcha para evitar un posible daño a otras piezas o a la pieza a cortar.
La tecnología SpringStart™ asegura un arranque constante y una torcha más confiable
Corte con arrastre a plena salida con un escudo frontal patentado que reduce la acumulación de escoria y facilita el corte
Construido para manejar trabajos difíciles
La confiabilidad Hypertherm Certified™ asegura un rendimiento máximo incluso en las condiciones más difíciles
Las torchas Duramax™ están concebidas para resistir al calor e impactos de altura
ESPECIFICACIONES
| Voltajes de entrada |
CSA |
200 – 600 V, 3-F, 50/60 Hz |
|---|
| CE |
400 V, 3-F, 50/60 Hz
200 – 400 V, 3-F, 50/60 Hz |
| CCC |
380 V, 3-F, 50/60 Hz |
| Corriente de entrada a 16,8 kW |
200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A |
|---|
| Corriente de salida |
30 – 105 A |
|---|
| Voltaje de salida nominal |
160 VCD |
|---|
| Ciclo de trabajo a 40 °C |
80% a 105 A |
|---|
| Voltaje en circuito abierto |
- CSA 200 – 600 V: 300 VCD
- CCC 380 V y CE 230 – 400 V: 288 VCD
- CE 400 V: 292 VCD
|
|---|
| Dimensiones con manijas |
592 mm P; 274 mm A; 508 mm L |
|---|
| Peso con torcha de 7,6 m |
- CSA 200 – 600 V: 45 kg
- CCC 380 V/CE 400 V: 41 kg
- CE 230 – 400 V: 45 kg
|
|---|
| Alimentación de gas |
Aire sin aceite, limpio y seco o nitrógeno |
|---|
Presión y rango de flujo de
entrada de gas recomendados |
Corte: 217 l/min a 5,9 bar
repelado: 227 l/min a 4,8 bar |
|---|
| Longitud del cable potencia de alimentación |
3 m * |
|---|
| Tipo fuente de energía |
Inversor – IGBT |
|---|
| Requisito al motor |
30 kW plena capacidad, salida 105 A |
|---|
| Certificaciones |
CSA certificada para uso en América y Asia excepto China.
CE, C‑Tick, CU/GOST, Ukr y Serbia – para uso en Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros países donde se acepten estos marcados.
CCC para uso en China. |
|---|
| Garantía |
Las fuentes de energía tienen una garantía de 3 años y las torchas, de 1 año. |
|---|
DATOS OPERATIVOS
| Capacidad | Espesor | Velocidad de corte |
|---|
| |
Corte
|
| Recomendado |
32 mm (1-1/4 pulg.) |
500 mm/min (20 pulg/min) |
| |
38 mm (1-1/2 pulg.) |
250 mm/min (10 pulg/min) |
| Corte de separación (corte manual) |
50 mm (2 pulg.) |
125 mm/min (5 pulg/min) |
| Perforación * |
22 mm (7/8 pulg.) |
|
* Capacidad de perforación para uso manual o con control de altura de la antorcha automático
| Capacidad | Tasa de remoción de metal | Perfil de la ranura |
|---|
| |
Ranurado
|
| Ranura común |
9,8 kg/h |
6,4 mm P x 7,4 mm A |
Tabla de corte producción
| Material | Espesor | Corriente | Velocidades de corte de producción * |
|---|
| pulgadas | mm | A | pulg/min | mm/min |
|---|
| Acero al carbono |
1/4 |
6 |
105 |
192 |
5090 |
| 3/8 |
8 |
105 |
116 |
3870 |
| 1/2 |
12 |
105 |
76 |
2060 |
| 3/4 |
20 |
105 |
40 |
940 |
| Acero inoxidable |
1/4 |
6 |
105 |
224 |
6000 |
| 3/8 |
8 |
105 |
112 |
4210 |
| 1/2 |
12 |
105 |
68 |
1860 |
| 3/4 |
20 |
105 |
34 |
810 |
| Aluminio |
1/4 |
6 |
105 |
265 |
7090 |
| 1/2 |
12 |
105 |
91 |
2450 |
| 3/4 |
20 |
105 |
50 |
1190 |
*Las velocidades de corte de producción son el resultado de las pruebas de laboratorio hechas por Hypertherm.
Las velocidades de producción son cerca del 80% de la máxima.
Las velocidades de corte para una calidad de corte óptima pueden variar a base de las diferentes aplicaciones.
Consulte el manual del operador para más detalles.
CONSUMIBLES Y TORCHAS
CORTE MANUAL
Torchas y consumibles PMX 105 - Corte Manual
CORTE MECANIZADO
Torchas y consumibles PMX 105 - Corte Mecanizado
CAPUCHÓN DE RETENCIÓN (ÓHMICO)
220953
FINECUT
Torchas y consumibles PMX 105 - Finecut

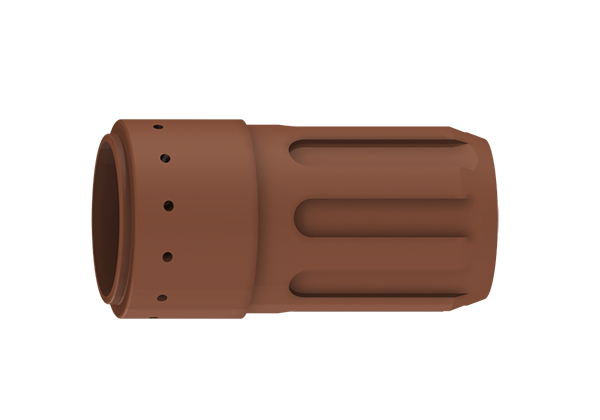

ANILLO DISTRIBUIDOR FINECUT
220947
CAPUCHÓN DE RETENCIÓN (ÓHMICO)
220953
REPELADO
Torchas y consumibles PMX 105 - Repelado
